水泥企業自動化控制及監控工程

介紹

一、水泥熟料的煅燒方法簡介：
按原料及技術條件的不同，水泥熟料有三種煅燒方法：一是干法，可在立窯、旋窯或其他類型窯內煅燒；二是半干法，在立波窯（帶有爐柵預熱器的旋窯）內煅燒；三是濕法，只能在旋窯內煅燒，料漿的入窯水分在32%-40%。
二、旋窯：
旋窯（回轉窯）如圖所示。其窯體橫臥，與水平成3%-5%的傾斜角，窯體轉動速度為每分鐘0.5-2轉，爐料隨窯體轉動而向前移動，并自動翻轉攪拌以保證受熱均勻。窯體為圓筒形，外徑約2-5m，長約25-200m，用耐火材料砌的內襯厚150-200,mm，可用鋼板焊接或鉚接。
進料端（冷端）在窯的上端，安裝在收塵室內，煙氣穿過收塵室內由煙囪排出。出料端裝載可以推動的窯頭內，窯頭與窯體之間設有密封裝置，窯頭處還裝有燃燒器，爐料出口后通向冷卻機，經空氣冷卻后排出。
三、旋窯內的燃氣燃燒裝置：
在旋窯中使用氣體燃料時，其燃燒速度主要取決燃氣與空氣的混合速度。一般多采用雙套管燃燒器，中心管通燃氣，外面管子通空氣，一次空氣占全部空氣量的70%-80%。
全窯單位時間內燃氣燃燒放出的熱量成為窯的熱功率。燃燒段單位時間單位容積內燃燒放出的熱量叫熱強度。這樣，當功率一定時，增長火焰長度，燃燒段的長度也增加，就會降低熱強度和煅燒溫度；相反，縮短火焰長度就會提高熱強度，提高煅燒溫度。

四、旋窯的燃燒器分類及自動化控制系統：
旋窯（回轉窯）根據選用的燃料不同劃分為：高爐煤氣燃燒器、焦爐煤氣燃燒器、天然氣燃燒器、煤氣發生爐混合煤氣燃燒器、煤粉燃燒器、重油燃燒器以及煤氣多通道燃燒器等。
中威環保（鄭州中威環保設備有限公司、鄭州德斯特自動化設備有限公司）承接國內外：大功率回轉窯燃氣與自動化工程項目，負責：現場設計、制作、施工工程。

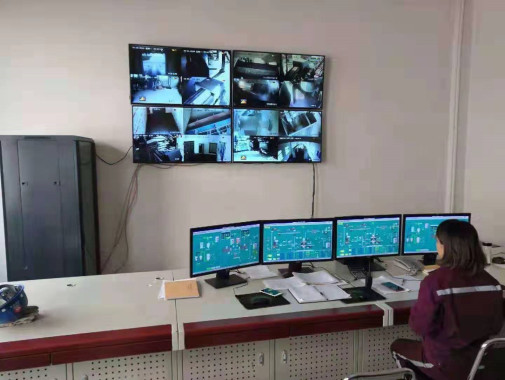

五、水泥生產線集散式DCS控制系統：
本系統可對日產700t/d-5000t/d水泥生產線進行有效監控，可對生產線上所有設備進行連鎖控制，對各種重要參數實現自動調節，系統可采集、查詢各種生產數據、工藝參數、設備運行記錄及歷史曲線，采用先進的工業以太網技術，建立生產制造執行系統（MES），并于DCS系統連接，實現真正意義的電控一體化網絡系統。
控制系統構成：主機及網絡系統選用西門子PLCS7-400系列、S7-300系列，選用DELL計算機為上位機操作站和工程師站，選用WINCC6.0組合軟件，STEP75.2PLC編程軟件。
系統控制內容：生料制備控制窯頭、窯尾控制、煤磨控制、水泥制備控制及回轉窯燃控系統控制等。
