ZWGD-20高能點火器，主要用于配套工業爐窯燒嘴、烤包器、回轉窯燃燒器、鍋爐等設備，點燃輕油、低熱值燃?xì)狻⒅赜偷热剂?，具有點火可靠、壽命長、點火成功率高等優點，發火端耐高溫、抗結焦，具有自?xún)裟芰Γ呀?jīng)被鄭州中威環保設備有限公司廣泛應用于機械、 有色熔煉 、電力、石油、化工、冶金、陶瓷、環保、能源、消防等行業。

一、技術參數

   1、電源電壓：AC 220V±10%　50/60HZ

   2、適用燃料：低熱值燃?xì)狻⑤p油、重油

   3、點火端瞬時耐溫：1300℃

   4、點火頻率：6-12次/秒

   5、火花能量：20J　　　　　    　　　

   6、材料：金屬機箱

   7、體積：280×195×110mm

   8、安裝尺寸圖：

   9、點火桿：前端材料2520耐高溫合金，semicond高溫材料；直徑三種規格：Φ12 /16 /18, 長度非標定制，與電纜連接螺紋常規為M18*1.5（可定做M18*1.0/M27*1.5/接線型），點火桿長度要與回轉窯燃燒器尺寸一致，由鄭州中威環保設備有限公司負責設計。

  10、點火電纜：高能點火器點火電纜，長度非標定制，耐溫-60~200℃，耐壓：20KV

二、點火器箱體前面板示意圖

 三、安裝及接線：
   1、（1）使用場合為燃燒器，在燃燒器上開孔并加工成與點火桿上對應的安裝螺紋，將點火桿擰入即可，點火桿發火端安裝在噴氣嘴前30～50mm處。

      （2）使用場合為放散火炬，則需要將點火桿用點火桿卡子固定，點火桿發火端距離放散口上100-200mm處。本點火桿為一新型結構點火桿，不需調整放電距離。

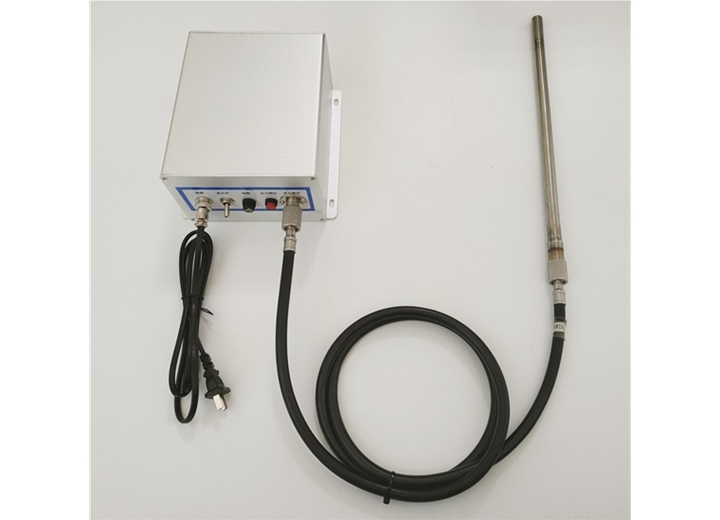

   2、該系列點火裝置由點火器箱體，點火電纜和點火桿三部分組成。安裝時將點火裝置箱體和點火桿用點火電纜連接即可，電源220V.AC。

四、使用注意事項：

  1、在點火前一定確保爐膛吹掃完成無殘留可燃?xì)怏w。防止開始點火時引起爆燃等*事故。

  2、點火時，應先開點火裝置，然后噴油（氣）點火。
3、點火器用在燃油點火時，燃油應霧化良好，霧化質量太差時影響點火成功率。在點火完成后，*使用推進器或人工手動將點火桿退出火焰燃燒區，以保證點火桿的使用壽命。
4、點火時當點燃燃料后，即關斷點火器。為避免長時間連續點火導致內部元件燒壞，點火器內部已加保護模塊，一次連續點火10秒，會自動停止點火輸出，重新打開點火開關則恢復點火。

  5、安裝和使用點火桿時不能摔碰，防止點火桿絕緣瓷件碎裂，造成高壓漏電、不打火等后果，嚴重影響設備*、正常運行。

注：情況下，不建議客戶自行打開點火器箱體。如有異常情況，請聯系中威公司售后技術人員。

   鄭州德斯特自動化設備有限公司根據高能點火器適用設備分類為：工業爐燒嘴高能點火器，回轉窯燃燒器高能點火器，烤包器燒嘴高能點火器，廣泛適用燃料種類有：高爐煤氣、轉爐煤氣、黃磷尾氣、電石爐煤氣、柴油、甲醇、重油等特殊低熱值或者粘稠度高的燃料，點火成功率高運行可靠。
