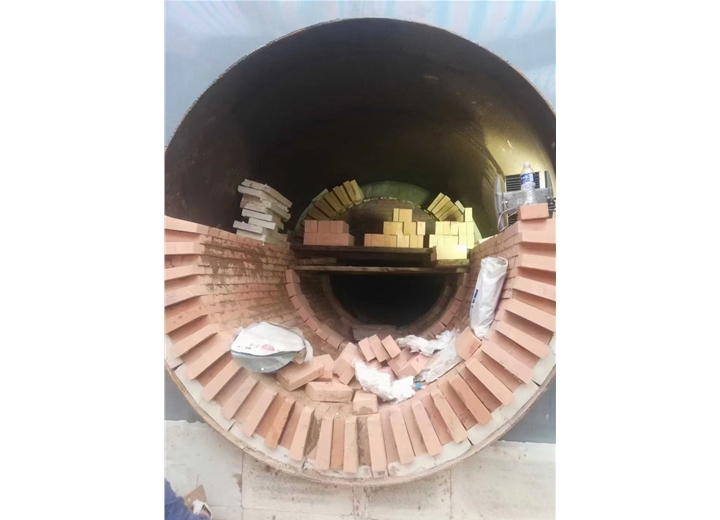

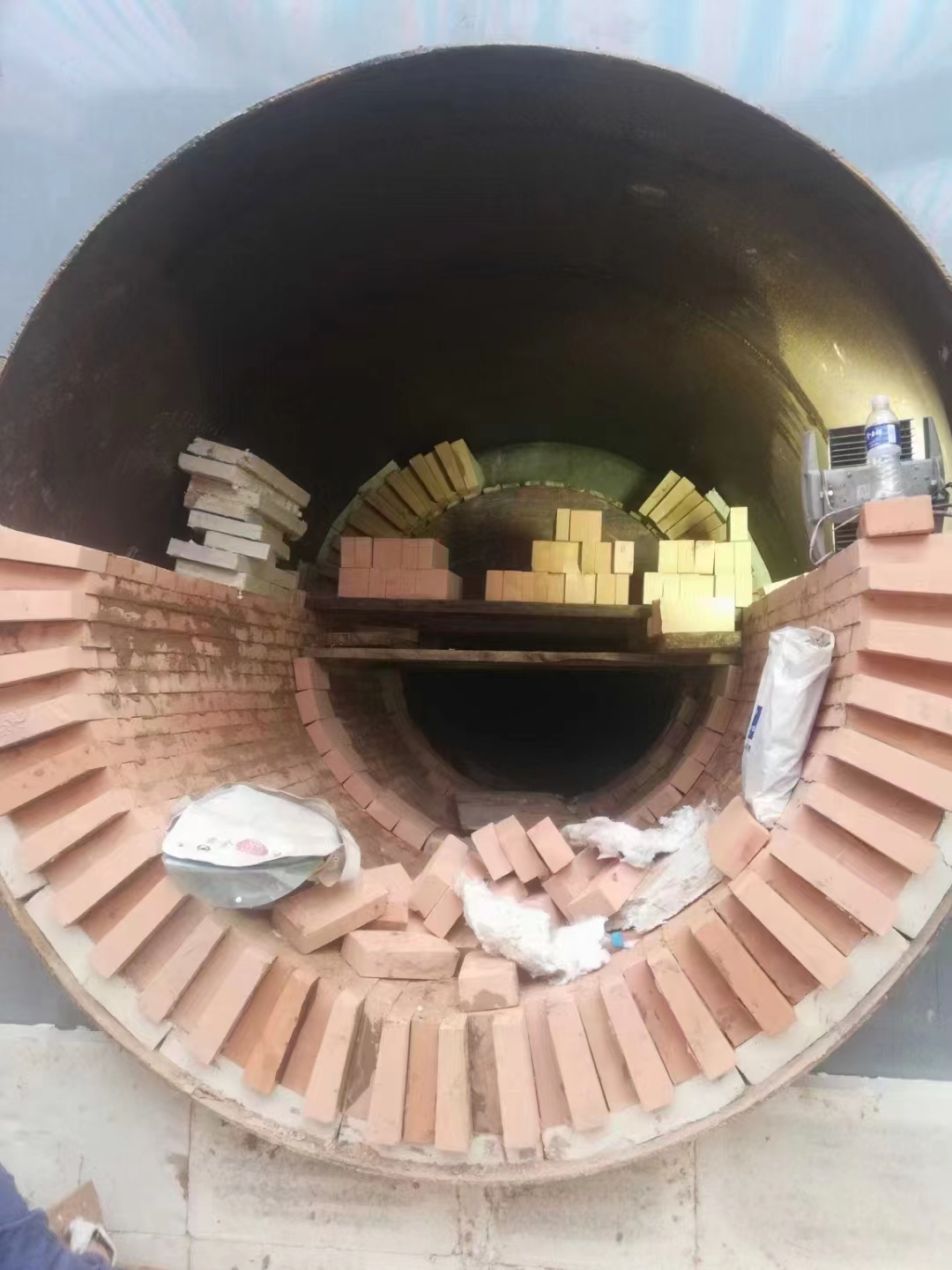

一 、回轉(zhuǎn)窯耐火澆注料材料及施工：回轉(zhuǎn)窯耐火材料施工質(zhì)量是決定窯爐后期使用周期的重要因素。在實際的施工作業(yè)中，施工主要分為：施工錨固件的焊接、澆注、拆模、烘烤等步驟。具體施工工序如下：

錨固件的焊接：

      回轉(zhuǎn)窯內(nèi)襯施工時，首先應清理筒體內(nèi)壁：包括清除粘附在筒體內(nèi)壁上的舊內(nèi)襯刨除時殘余的澆注料和錨固件，在保證筒體內(nèi)壁干凈的情況下,焊接由耐熱合金鋼(一般為1Cr18Ni9Ti)制成的錨固件，錨固件的形狀有Y型、V型等，回轉(zhuǎn)窯內(nèi)襯常用的錨固件為Y型(見圖2),錨固件的排列與間距取決于爐殼或構件的形狀、襯體的材質(zhì)與厚度、使用溫度和使用條件(連續(xù)工作或間歇工作)、以及襯體所受的熱應力和機械應力的大小。

對金屬錨固件而言，薄襯體所用的錨固件*小間距為150mm,而厚重襯體的錨固件*間距為300mm。如澆注料厚度為100mm，則錨固件的直徑通常在6?12mm，如厚度在200mm以上時，則直徑一般在10?12mm,錨固件的高度為澆注料厚度的70%?80%,錨固件行內(nèi)間距為200mm,行與行之間的間距為100mm,回轉(zhuǎn)窯的煅燒帶及中檔部位一方面由于內(nèi)襯溫度長期保持較高的水平,再加上筒體往往存在一定程度的機械振動,其錨固件應采取加密、加粗技術。

回轉(zhuǎn)窯內(nèi)襯的錨固件一般每條兩列，且行與行錯開布置。金屬錨固件表面通常應涂刷瀝青、石蠟或纏上電工塑料膠帶,厚度約1-2mm,這是因為金屬的熱膨脹系數(shù)比耐火材料大。錨固件的焊接應做到焊接牢固,分布規(guī)整,焊接后應對其分布狀況及焊接強度進行檢査。然后鋪設龜甲網(wǎng)狀的錨固件，龜甲網(wǎng)錨固件的高度應為保溫料厚度的2/3。

澆注：

     澆注料一般采用強力攪拌機將澆注料攪拌成漿，再利用振動棒振動澆注，澆注過程分澆注料的干混、濕混、運輸、振動成型四個步驟。為了使?jié)沧⒘细髁＜壩锪?、各種添加劑充分混合，從而獲得*的堆積比重和*的應用強度，一般要求干混時間不少于濕混時間不少于3min，濕混時應嚴格控制加水量,水量不宜過大，因為隨著低水泥耐火澆注料用水量的增加,其強度降低，顯氣孔率增大。

澆注料混合均勻后再出機，用小車運輸?shù)绞┕げ课唬瑵沧r一般邊加料邊振動,料加完后再振動約2min，待澆注料表面泛漿而不溢漿且無大量氣泡排出為止,振動時間不宜過長,以免澆注料中的各粒級物料發(fā)生偏析。需注意的是攪拌好的材料應該在30分鐘內(nèi)用完,開始初凝的材料禁止使用。

二、內(nèi)襯施工中的技術加強措施：

      內(nèi)襯在施工中，在長度方向上每隔600mm，應開一道寬度約3mm,深度在4050mm的膨脹縫，以適應內(nèi)襯在升溫過程中表面的體積膨脹。

扎排氣孔的方法:在每兩條膨脹縫之間用直徑為4—6mm的鋼筋扎3個深度在襯體總厚度的1/2?1/3的排氣孔，以利于內(nèi)襯在烘窯過程中深層水分的及時、均勻排出。施工技術或產(chǎn)品采購可聯(lián)系15003876613.免費為您排憂解難。

三、內(nèi)襯的養(yǎng)生：

     澆注料施工24h后，已經(jīng)形成了一定的強度,就可以拆除模板,進行自然養(yǎng)生。耐火澆注料在溫度不低于15℃的情況下,養(yǎng)生時間在3天或3天以上,低溫時要采取保溫措施,養(yǎng)護時一般采用自然養(yǎng)護。

四、 鄭州德斯特自動化設備有限公司爐窯部*承接（水泥）回轉(zhuǎn)窯設備耐火澆筑料材料選型、供應及澆筑施工工程，歡迎致電：15713691937（微信同步）。

    中威環(huán)保集團公司（鄭州中威環(huán)保設備有限公司 ﹑鄭州德斯特自動化設備有限公司）承建國內(nèi)外：大型燃氣﹑燃油窯爐回轉(zhuǎn)窯爐﹑自動化控制系統(tǒng)﹑脫硫脫硝設備﹑窯體耐火材料砌筑﹑在線監(jiān)測裝置“總包”工程，“一站式”環(huán)保窯爐解決方案提供商及實施者。
