中間包烘烤器使用需要注意什么

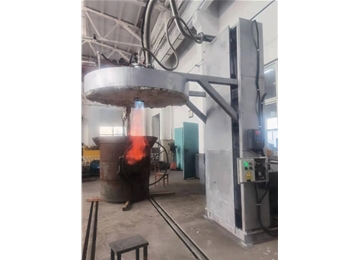

對于中間包的烘烤，總的要求是要在開澆前1～2h內，快速烘烤到1000～1100℃為好。這樣可以節(jié)省能源，也便于使用。
鋁碳質制品在烘烤過程中，其強度變化規(guī)律為：
隨著烘烤溫度的上升，制品強度下降，到500～600℃之間，當溫度繼續(xù)上升，制品強度增加，到1300℃左右恢復到原狀，再升高溫度，則制品強度又下降。鑒于這個原因，要求快速烘烤達到預定的溫度。對于帶有熔融石英質浸入式水口的中間包，對水口部分可以不烘烤或低溫烘烤，因為石英質水口在高溫下長期烘烤，會方石英化，使制品熱穩(wěn)定性下降，甚至會在水口內壁出現裂紋。
對于小方坯連鑄用中間包，大多數使用絕熱板作內襯，中間包不烘烤，有的鋼廠也至多進行小火烘烤，只能起到干燥作用。在小方坯連鑄的中間包上，通常裝有3～6個鋯質定徑水口。對于這種水口，必須單獨充分地進行烘烤，否則在使用中有炸裂的危險。因為鋯質制品的熱穩(wěn)定性特別差，預熱不良會開裂。
