測溫型高溫點火電視，分別設置2個攝像頭，一個高清攝像頭用來觀測窯內的實時圖像，一個紅外攝像頭用來測量窯爐內的溫度。同時還裝有測溫元器件，在窯爐內出現異常，突然斷電，溫度過高，斷氣時測量攝像頭自動退出窯爐，保護看火工業電視安全、通電，通氣并且攝像頭溫度正常后在控制自動進入窯爐。ZW-NZ500內窺測溫型高溫工業電視系統采用雙光路系統結構，將彩色CCD和近紅外CCD相結合，利用高性能彩色和近雙紅外CCD的成像技術，研制出“基于彩色和近紅外雙CCD的爐內工件表面溫度全視場實時監測系統”。

主要技術特點

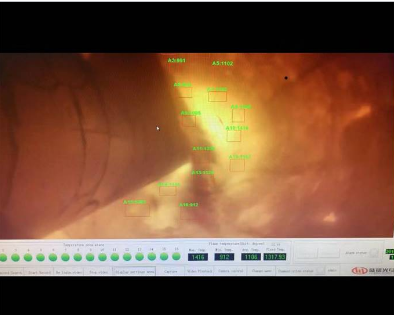

系統可自動快速檢測工業爐窯內的工件位置、物料表面溫度，不受檢測距離的影響，檢測速度和度高，檢測范圍大。對優化水泥回轉窯爐工藝控制、提高其產品質量，節能降耗、安全生產等有著重要意義。 起到控制——節能、減排、增效 的作用。測溫型工業電視采用遠紅外攝像機、計算機系統與傳統的高溫工業電視相結合，系統可顯示監控畫面中16點的溫度。傳統視頻輸出與熱像圖像輸出并存、±2%的測溫精度、可選4-20ma輸出、監控區域溫度上升或下降報警。

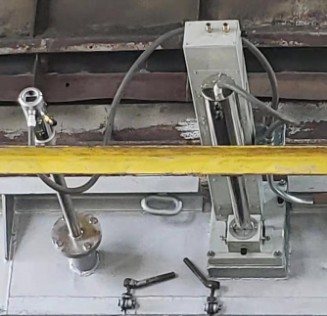

系統采用PLC控制技術對攝像機和鏡頭部分的伸進退出進行自動控制，在系統電源、壓縮空氣供應等出現問題以及探頭罩內溫度超出范圍時均可自動將機構退出爐膛，對設備起到自動保護的作用。

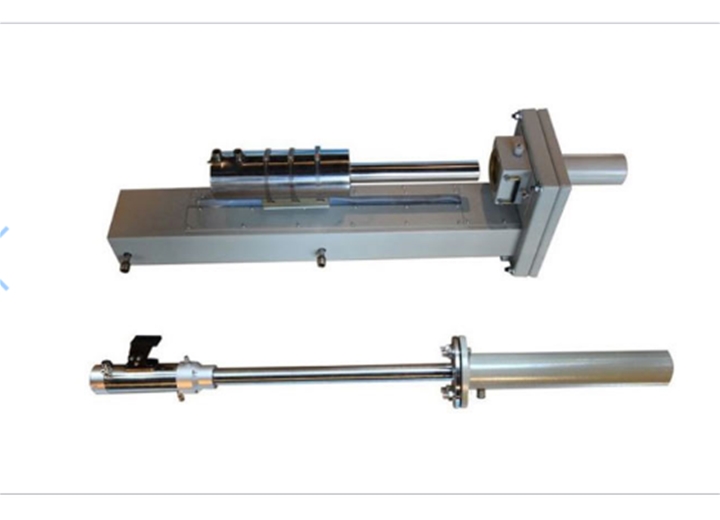

測溫型高溫工業電視，為鄭州德斯特自動化設備生產，整套設備包括攝像部分保護裝置、執行機構裝置、現場元器件控制柜、現場氣體波紋管、光纖及線纜、精密油水過濾器、中控轉換器及控制箱、電腦主機（含測溫軟件）、打印機、顯示器等組成。設備安裝簡單每套設備只需要3天現場調試培訓即可完成。

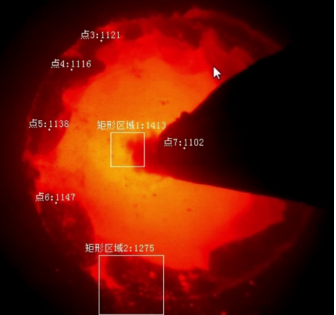

測溫型高溫工業電視系統的簡單應用的軟件直接在屏幕上顯示實時在可是范圍內測量的不限點和區域的畫面和溫度。個別或者組織的報警提供即時的信息。熱剖面，圖像存數，差異的溫度，實時和歷史數據趨勢和高溫點以及更多功能。

測溫型高溫工業電視系統是紅外的數字電子耦合攝像頭能夠能夠安裝在400mm的墻套管安裝在窯內有防故障裝置。管用的電子測溫元件和電子耦合成像技術通過無差錯的數字傳輸系統傳輸?shù)街锌貎?nèi)，多可以傳輸25km的距離。高清的視頻結合的60Hz的全成像技術，能實時監控燃料和產品的運行情況和質量情況并檢測實時溫度，從而保證窯的和安全操作。
