-適用于爐壁厚度在500mm左右爐型

-探頭罩采用不銹鋼材料制成，抗腐蝕性好

-特殊的螺旋風幕設計,鏡頭不積灰

-特殊的風水冷設計，使設備在各種惡劣的條件下能正常使用

-藍寶石耐高溫鏡頭

-探頭罩自動伸進/退出

-采用進口電機，可靠性好

-在冷卻水/氣，供電電源有意外情況發生時探頭罩自動退出

-可在中控室/現場對設備進行進退控制

-PLC程序化控制 DCS軟件控制攝像機菜單和光圈

-前端采用500MM耐高溫光學針孔鏡頭

-采用27倍光學變焦(3.6-78)一體攝像機

主要功能

a.防護罩內溫度超過規定值50℃時，攝像探頭罩退出

b.當壓縮空氣輸入壓壓力低于0.2MPa時，攝像探頭罩退出

c.當探頭罩冷卻水輸入流量低于0.2M3/h時，攝像探頭退出

d.當外界電源切斷時，攝像探頭退出

e.從控制室或現場控制裝置發來一個退出信號時，攝像探頭退出

f.報警信號可接入DCS

技術參數

分辨率：1600*1200

鏡頭可變焦距：3.6-78  27倍光學變焦

退出行程：550mm
視 場 角：17°-81°定焦或變焦
鏡頭光圈：電動遠控或手控
信噪比：42db
濾色裝置：可選濾紅、黃或全色過濾

壓縮空氣

a.總進氣管G1";

b.連接管口：4-G1/2";（加截止閥）

c.入口壓力：0.2MPa～0.7MPa

d.入口溫度：≤35℃

e.流量：0.3M3/min

冷卻水

a.總進水管為G3/4";

b.連接管口：2-G1/2";（加截止閥）

c.入口壓力：0.1MPa～0.7MPa

d.流量：0.8M3/h

e.入口溫度：≤35℃

工作環境溫度

a.自動退出裝置：5℃～80℃

b.控制裝置：-5℃～50℃

c.爐內溫度：≦2000℃

外形尺寸

a.自動退出裝置：1500×400×305（單位：毫米）

b.現場控制箱：400×500×250（寬*高*厚）（單位：毫米）

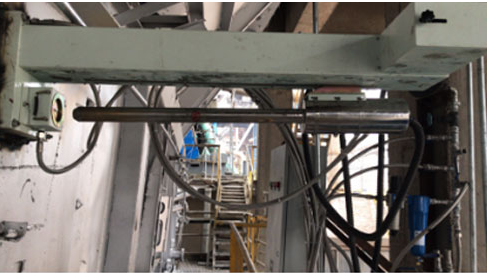

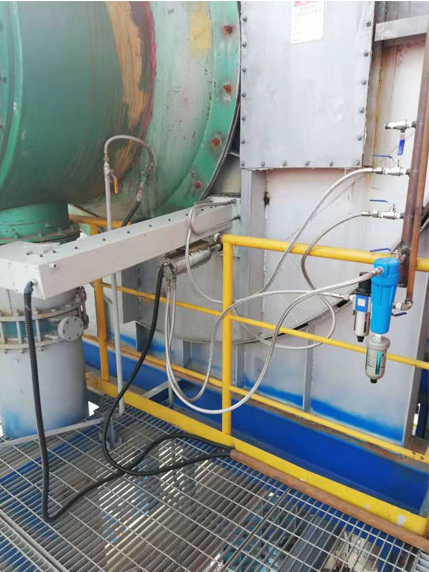

d.安裝示意圖（見圖）

e.開孔要求（見圖）

系統圖

-見圖
