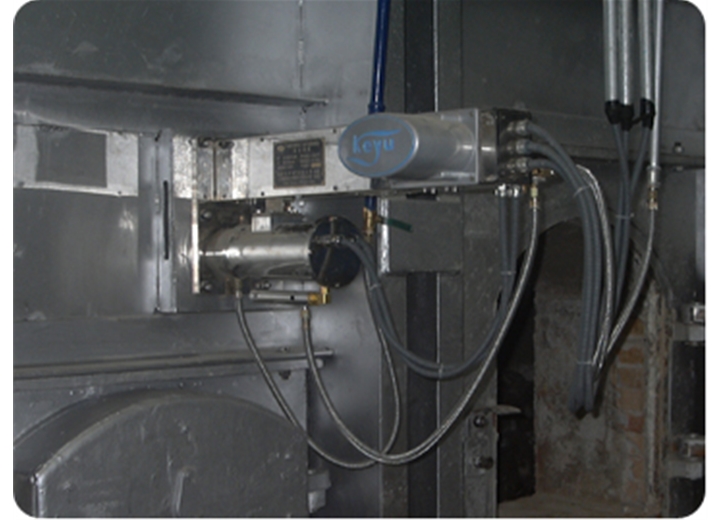

1、冷卻保護裝置：

(1)整體結構；設備采用特種耐高溫不銹鋼材料制成，因此具有高強度的耐高溫、耐腐蝕的性能，并在原有技術基礎上，采用模具化設計，設備外形美觀，小巧輕便，此項還獲知識產權局頒發的外觀設計證書，凝合模具技術優勢,造就了本公司產品的競爭優勢。

(2)攝像機冷卻保護罩：攝像探頭防護罩特殊的螺旋風幕結構設計，流體分量原理，使壓縮空氣在探頭罩內加速旋轉提高冷卻效果，有效保護高溫下的鏡頭及攝像機。由兩路氣體對鏡頭進行冷卻,并將冷卻氣從防護罩前端吹出，在耐高溫、防粉塵等性能方面顯得更為優良。攝像機和鏡頭就安裝于探頭罩內, 探頭貼于爐壁，利用CCD通過針孔鏡頭攝取爐內圖像火焰等，并呈物像到攝像機上，然后轉為視頻信號，經電纜傳輸?shù)娇刂剖业谋O(jiān)視器上，來實現其監視的功能。整個結構構思巧妙、設計、維護方便,使用壽命長。

 2、圖像采集部分：

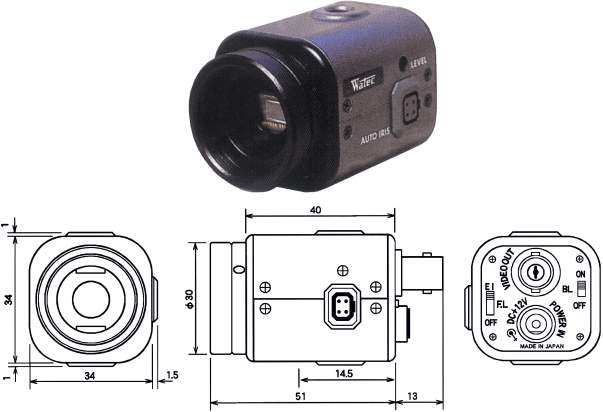

1、紅外感光高溫超低照度攝象機

圖像采集單元采用的紅外感光超低照度攝像機，配合德斯特公司獨有的光學鏡頭使現場每個細節清晰的再現得到雙重保證。

此款Watec攝像機在耐高溫性能上大大優于普通的CCD攝像機。具有菜單控制功能，可滿足在各種惡劣環境下使用，是高溫工業電視的設備。

特點：

* CCD尺寸 1/2"

* 有效像素(K)

* 同步系統 內同步

* 掃描系統 2:1

* 視頻輸出 1Vpp-75Ω

* 解晰度（水平） 570Lines

* 低照度(Lux) 0.0006Lux F1.4

* 自動動增益控制(dB) 8~40

* 信噪比(dB) 52

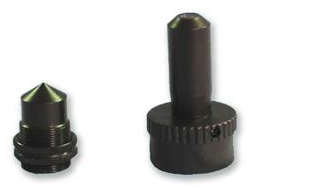

（2）、鏡頭

本設備采用耐高溫針孔鏡頭，鏡頭采用進口藍寶石鏡面，粘接材料采用耐高溫材料，為了減少爐窯對設備的輻射熱，采用1mm針孔鏡頭，大大降低了輻射面積，即使在意外情況下，也不致燒壞鏡。使得針孔鏡頭能耐2000℃以下的高溫，遠遠高于攝像機耐溫程度。

  加長針孔鏡頭設計避免了內窺式產品攝像機 被動前置帶來的安全隱患，攝像探頭防護罩采用特種耐高溫耐腐蝕材料及特殊的結構設計，有效保護高溫鏡頭及攝像機，維護方便,使用壽命長。鏡頭的長度可根據現場的實際情況進行選用,強光抑制低照度DSP彩色攝像機與我司獨有的高溫鏡頭配合，使現場每個細節清晰的再現得到雙重保證。攝像機和鏡頭安裝于探頭罩內, 探頭深入爐膛,利用CCD通過針孔鏡頭攝取爐內圖像火焰等，并呈物像到攝像。

3、冷卻空氣部分；

本設備采用純風冷技術，強迫風冷方式，使用簡單，維護方便，不受地區限制。日常只要根據氮氣的質量情況，定期對管路和氣體過濾系統進行檢查清理，排除油水即可。考慮到窯內溫度2000℃，以及鏡頭可以耐400℃高溫，通過換熱和通風量設計計算結果表明，一般的強迫風冷即可滿足要求。但為進一步確保攝像機系統在高溫下工作的可靠性，該系統考慮了兩路供風設計。

（1）、螺旋風幕設計： 一路有空壓站直接提供的壓縮空氣直接送至鏡頭前端，針對氣流分布的科學設計，在鏡頭前形成螺旋風幕，增加了風幕的強度和吹掃面積，有效的制止了爐內灰塵與鏡頭物鏡的接觸，達到了較好的抗灰、防塵效果，以防止鏡頭污染結焦及冷卻鏡頭。國內首創的環狀風幕設計，氣流直接吹掃鏡頭前端使鏡頭前端長時間不積灰。

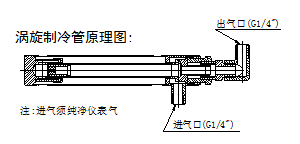

（2）、渦旋制冷技術：另一路經多級精密過濾后進入渦旋制冷管，（采用氣體膨脹吸熱及增壓降溫技術）制出冷風（高溫差可達23℃），再輸入探頭防護罩直接沿攝像機、鏡頭向前吹掃。給鏡頭及攝象機降溫使攝像機有一個適宜的工作環境，從而實現整體裝置正常運行。

渦旋管冷卻效果參數表：

（3）、中環隔離技術：為了使攝像機在各種惡劣工作環境中得到有效保護，我們在鏡頭和攝像機之間加隔了一隔離圓環。通過隔離環隔離來減小冷卻氣流直接對攝像機的吹掃，（因攝像機是在爐窯外工作故溫度不是很高只要稍微加以冷卻即可）避免了空氣中有水、油的成分長期在攝像機上沉積損壞攝像機的危險發生。

4、濾清系統：

本設備采用二級過濾，一級過濾主要對其進行除水、除油、除灰塵等；二級過濾具有自動除水、自動除油和精密過濾、精密除油，維護簡單方便。

5、監視部分：

CCD攝像機將捕捉到的物象轉換成標準的視頻信號，由控制箱轉接后直接送至中控室的監視器，在監視器上能滿屏清晰的顯示出爐內每個位置燃燒細節的畫面。

在遠距離（特殊情況）視頻信號傳輸過程中，為了保證信號的抗干擾及減少信號衰減應采用雙絞線傳輸器，雙絞線傳輸器不但有較好的抗干擾能力，而且還可以增加傳輸距離。

七、系統的操作維護部分：

由于本設備結構的設計加之巧妙的構思使日常的操作及維護相對變的簡單易做。但需注意以下兩點：

A、安裝管路要求：

由單獨壓縮氮氣管路提供冷卻氣，絕不能在工業電視系統壓縮氮氣氣路上再接上其他用氣設備，以保證冷卻氣壓力穩定滿足要求，且冷卻氣中不能含有水和油污等其他雜質，以免影響工業電視系統的用氣。

B、日常維護要求：

（1）、設備在投入使用中日常維護主要對氣路、和鏡頭部分做以簡單維護即可。

氣路部分；主要做到定期及時（為保證設備安全運行原則每天一次）檢查氣壓壓力及油污的排放即可，氣壓壓力不得低于設備的正常工作所需壓力。

鏡頭部分；使用過程中當鏡頭表面撫有灰塵時，可將外部鏡片拆下擦拭清洗。擦拭時應用擦拭紙或醫用棉球沾少量清水沿一個方向擦拭。內組鏡片嚴禁擦拭，若通過 外鏡片擦拭問題仍未能解決可將鏡頭寄我公司進行擦拭清洗。

（2）、檢修維護；重點檢查溫度傳感器及溫度數顯表、壓力控制表的功能及線路連接應完好功能應完善。

（3）、服務承諾：服務迅速，如設備發生問題，我們在接到通知后24小時內趕到現場解決問題或提出解決方案，在設備的質保期內，產品本身的質量問題，由我方免費維修、更換；工程完工設備投入使用后，我們還將定期地對用戶進行回訪跟蹤其使用情況，并對系統設備進行現場維護，提供技術支持及保駕工作。

八、系統的使用環境參數及技術指標

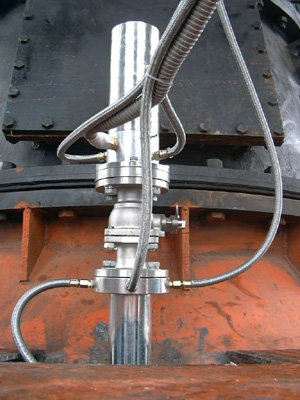

適應爐型：該設備是用于高爐爐頂特種環境的監視設備。由爐頂插入微型攝像機獲取爐內圖像，適用于鋼鐵廠無鐘爐頂使用

壓縮氮氣：

·入口壓力：  0.5— 0.7Mpa

·入口溫度： ≤35℃

·流量：  0.2— 0.4M3 /min

基班板冷卻水：

·入口壓力：0.4-0.8 Mpa

·入口溫度： ≤35℃

·流量： 0.2 M3 /min

工作環境：

·粉塵：＜ 200g/ M3

·噪音：＜150db

工作環境溫度：

·控制系統：     -10℃— 70℃

·高溫頭：       ＜400℃

·爐內溫度：　　  ＜2000℃

·爐壁溫度：  ＜200℃

攝像機參數：

·信噪比： 不小于52db

·系統圖象質量：5級（正常情況）

·清晰度：570線

·靈敏度：0.0006LUx(F1.4)

·反應時間：1ms

抗振等級：除地震、意外情況以外都能承受

平均無故障時間：25000

工作電壓：AC220V 頻率50HZ

消耗功率：120W

防護等級：IP65

l 遙控功能：采用操作器可以對探頭罩的伸進、退出進行遠距離控制
